产品型号：U53
更新时间：2025-09-26简要描述：U53 型超声波明渠流量计典型应用一种明渠流量非接触式监测的仪表，适用于流量测量和液 位控制，包括：自来水、雨水、废水和活性污泥。特性和优点● 内置大量堰和槽的规格数据库，如：V 形堰，矩形堰，矩 形槽，圆底槽，Parshall 槽等● 对于非标准的明渠结构，···

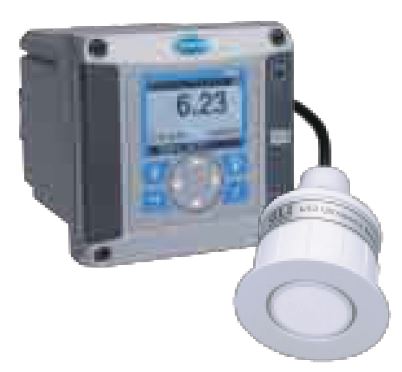

U53 型超声波明渠流量计
典型应用
一种明渠流量非接触式监测的仪表，适用于流量测量和液 位控制，包括：自来水、雨水、废水和活性污泥。
特性和优点
● 内置大量堰和槽的规格数据库，如：V 形堰，矩形堰，矩 形槽，圆底槽，Parshall 槽等
● 对于非标准的明渠结构，用户可以自己输入流量曲线
● 脉冲反射技术
● 自动温度补偿
● 不需要日常维护
● 非接触测量，能在较恶劣的环境中应用
操作原理
U53 型测定仪的工作原理是超声回波技术，通过测量流 量槽（堰）液位高度，再经仪器内部的微处理器运算得到流量。 超声波传感器在微机控制下，发射和接收超声波，计算出液位 高度；再根据规定流量计算公式：即可得到液体流量。
技术指标
量程范围： 0.25～6.0 米 测量分辨率： 深度：± 1mm
测量单位： 流量：升、立方米、加仑、百万升、立方英 尺(每秒、分、小时),百万升和百万加仑(每天) 深度: 英寸、英尺、毫米、米
环境温度： -20～+60℃ 温度补偿： -40～+80℃ 继电器： 4 只 SPDT
模拟输出： 两路模拟的0/4-20mA输出信号，带独立的 PID控制功能以及4个额外的4-20mA输出可 供选择
电源要求： 100 ~ 240VAC±10%，50/60Hz； 24 Vdc -15% + 20%
准确度： 满量程的 0.5%
灵敏度： 满量程的 0.1%
重现性： 满量程的 0.1%
机箱防护： NEmA 4X（IP62），
安装方式： 面板式安装、墙式安装和管道式安装 控制器重量： 1.7kg
探头重量： 0.5kg
订购指南
完整的仪器包括：sc200 变送器，传感器探头，安装件（可选）
变送器
LXV404.99.00302 sc200变送器，模拟，单通道，220V带不同线缆长度的传感器探头：
U53S010 传感器，带 10 英尺（3 米）电缆
U53S030 传感器，带 30 英尺电缆
U53S100 传感器，带 100 英尺电缆
可选的安装件
3004A0017 － 001 探头安装件
